自动化设备


全自动扣屏蔽盖机

单轨产线布局工艺流程:自动装板、B面点胶、翻转、A面点胶、过高温炉、点导热硅胶、扣A面屏蔽盖、翻转、扣B面屏蔽盖、人工收板。
  双轨产线布局工艺流程:人工装板、点胶、过高温炉、点导热硅胶、扣屏蔽盖1、扣屏蔽盖2、人工收板。
GYD-K03机器重量:600KG
GYD-K03设备规格:1050(mm)X1650(mm)X1750(mm)
GYD-K02机器重量:800KG
GYD-K02设备规格:1420(mm)X1650(mm)X1750(mm)

产品详情

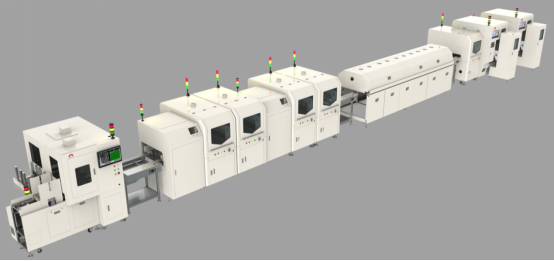

单轨产线布局




工艺流程:自动装板、B面点胶、翻转、A面点胶、过高温炉、点导热硅胶、扣A面屏蔽盖、翻转、扣B面屏蔽盖、人工收板。

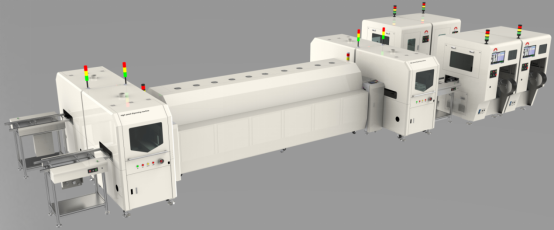

双轨产线布局




工艺流程:人工装板、点胶、过高温炉、点导热硅胶、扣屏蔽盖1、扣屏蔽盖2、人工收板。

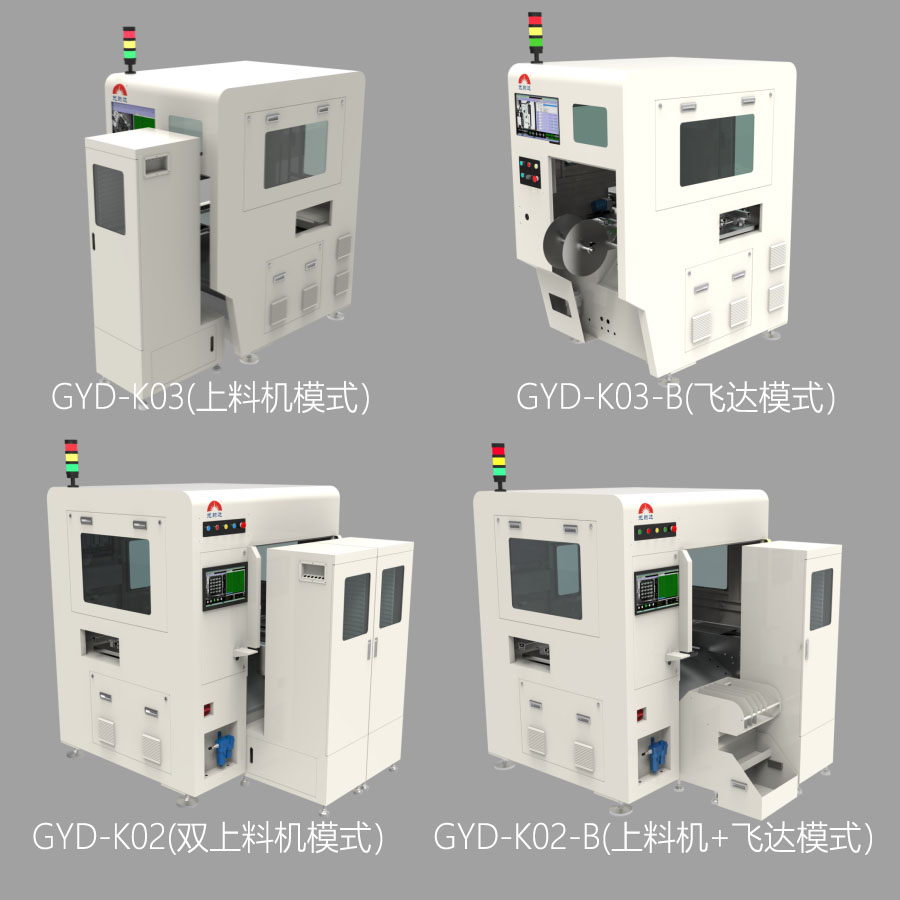

配置模式




功能特点


1.配置EPSON SCARA机器人,拥有强大的专用伺服系统设计,基于EPSON QMEMS的余振控制技术, 满足大工作范围内超高精度、高速、高性能循环,同时RC+拥有业内较强的易使用性,可在第一时间轻松完成工作;




2.双CCD设计,特有的算法,配合机器人运动系统,可实现任意吸嘴屏蔽盖任意角度的纠偏,保证直通率≧99.5%以上;



3.高效的多吸嘴结构,最大可支持8个,气压缓冲配合机器人的扭力和位置控制,保证扣压稳定;

4.模块化设计,更换不同的功能模块,可实现扣盖、贴标、贴辅料等功能,支持多样化生产;

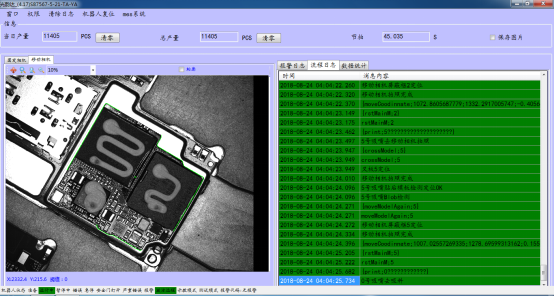

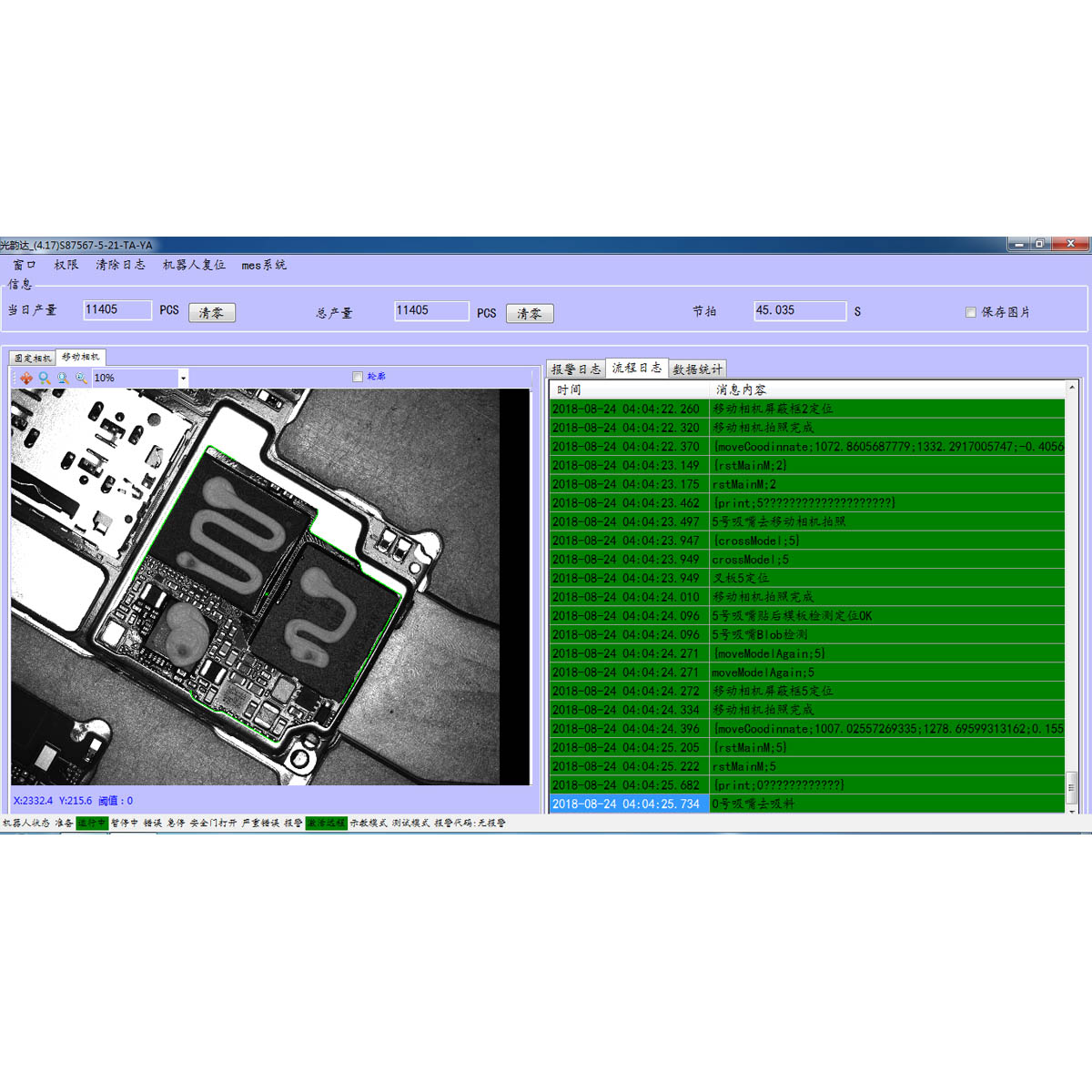

5.操作软件简单易用,功能强大,参数化操作,各参数可任意组合,逻辑明了,操作简单。各参数均已项目保存,可快速换型。




技术参数

GYD-K03设备技术参数


UPH

3.2-4S/点(上料机模式)3-3.5S/点(飞达模式)

设备良率

99.5%以上(不含来料不良)

换线时间

已有程序≤0.5H,新编程序≤1.5H

屏蔽盖大小

最小表面积20m㎡,最大表面积4200m㎡

屏蔽盖种类

最大可支持6种不同屏蔽盖

屏蔽盖吸嘴数量

6个

料站数量

飞达料站6个,托盘料站1个

装配精度

±0.05mm

设备故障率

设备故障率低于 1% (故障率= 故障停机时间/ 计划开机时间,上料停机除外)

拼板尺寸

最小50mm*50mm,最大300mm*250mm

贴装屏蔽盖厚度

0.05-1.2mm或10公斤以内压力

定位方式

500W双影像视觉系统

设备工作模式

即可在线生产,亦可离线集中式生产

驱动系统

ESPON 4轴机器人

控制系统

中文操作界面(WINDOWS系统控制平台)

项目保存数量

无限制

输送线高度

900mm±30mm,速度可调,可正反转,设有等待位,工作位,二段

线路板输送方向

从左向右or从右向左

设备使用环境

电源:220V,AC(单相)50/60HZ,温 度:-10~50 ℃,气压:0.4~0.7Mpa

机器重量

600KG

设备规格

1050(mm)X1650(mm)X1750(mm)


GYD-K02设备技术参数

UPH

3.5s-4s点/H(上料机模式)

设备良率

99.5%以上(不含来料不良)

换线时间

已有程序≤0.5H,新编程序≤1.5H

屏蔽盖大小

最小表面积20m㎡,最大表面积4200m㎡

屏蔽盖种类

最大可支持8种不同屏蔽盖

屏蔽盖吸嘴数量

8个

料站数量

托盘上料机2台(28层料盘)或飞达6个

装配精度

±0.05mm

设备故障率

设备故障率低于 1% (故障率= 故障停机时间/ 计划开机时间,上料停机除外)

拼板尺寸

最小50mm*50mm,最大300mm*250mm

贴装屏蔽盖厚度

0.05-1.2mm或20公斤以内压力

定位方式

500W双影像视觉系统

设备工作模式

即可在线生产,亦可离线集中式生产

驱动系统

ESPON 4轴机器人

控制系统

中文操作界面(WINDOWS系统控制平台)

项目保存数量

无限制

输送线高度

900mm±30mm,速度可调,可正反转,设有等待位,工作位,二段

线路板输送方向

从左向右or从右向左

设备使用环境

电源:220V,AC(单相)50/60HZ,温 度:-10~50 ℃,气压:0.4~0.7Mpa

机器重量

800KG

设备规格

1420(mm)X1650(mm)X1750(mm)

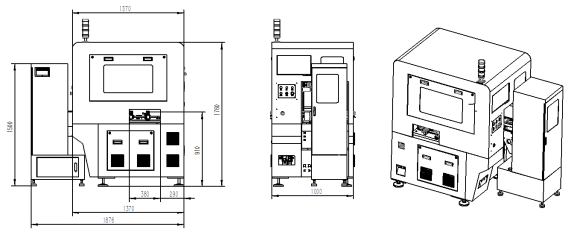

GYD-K03尺寸外观图

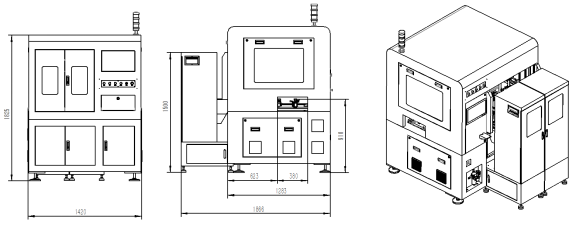

GYD-K02尺寸外观图
